Fiche technique 746 XS RTS 3 pièces inox + actionneur RE/RES pdf - 3.7 mo

Spare parts

Details

Details
Option certificate 3.1	Yes
Maximum delta P (bar)	10
Actuator	RE 43
Operating angle (°)	90
Shaft/stem matérial	Stainless steel 316
Adjustable limit screws	Yes
ATEX compatible	Yes
DN	1/4''
Face to Face (mm)	65.0
Body material	Stainless steel CF8M (1.4408)
ATEX protection mode	EEx c
Number of ways	2
Bore	Full
Packing gland	PTFE
PS (bar)	63
Connections	BSP FF
Seats	PTFE-Glass
Ball material	Stainless steel 316
Surface temperature	TX
TS max (°C)	180
TS min (°C)	-25
Pneumatic actuator type	Double acting
Ball valve design	3-piece body
ATEX zone	1.21.2.22
Warranty period	1 year
CE	Risk category III
Range	Industry
Fire safe	No

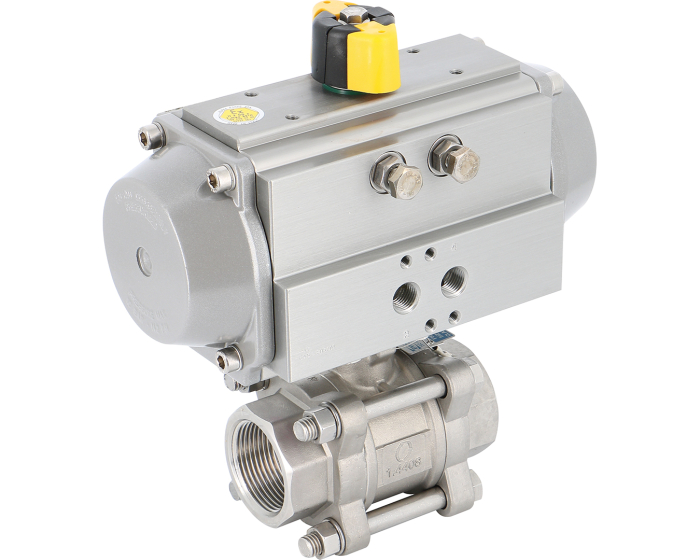

3 piece stainless steel ball valve 746 XS + RE/RES pneumatic actuator

The 746 XS series 3-piece body ball valve has a CF8M (1.4408) stainless steel body and ball and PTFE/glass seats. It is actuated with an ALPHAIR pneumatic actuator. PS: 63 bar, TS: 180°C.

Choose your configuration

Connections

Pneumatic actuator type

See all configurations

3D file

Réf.

CONF272500017004R

(Indicative price) €425.00

Quantity

Configurations

Product	Reference	Price	Stock
Produit 3 pieces stainless steel ball valve BSP 746XS 1/4'' + RE43	Référence 272500017004R	P.U HT €425.00	Disponibilité 29 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 1/4'' + RES43	Référence 272500017104R	P.U HT €475.00	Disponibilité 29 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 3/8'' + RE43	Référence 272501017004R	P.U HT €425.00	Disponibilité 10 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 1/2'' + RE43	Référence 272642017004R	P.U HT €430.00	Disponibilité 159 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 1/2'' + RES43	Référence 272642017104R	P.U HT €480.00	Disponibilité 41 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 3/4'' + RE43	Référence 272643017004R	P.U HT €460.28	Disponibilité 39 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 3/4'' + RES51	Référence 272643017106R	P.U HT €574.40	Disponibilité Currently not in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 1'' + RE43	Référence 272644017004R	P.U HT €510.05	Disponibilité 201 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 1'' + RES64	Référence 272644017107R	P.U HT €660.00	Disponibilité 33 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 1''1/4 + RE51	Référence 272645017006R	P.U HT €611.18	Disponibilité 67 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 1''1/4 + RES76	Référence 272645017108R	P.U HT €838.60	Disponibilité 40 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 1''1/2 + RE64	Référence 272646017007R	P.U HT €782.40	Disponibilité 29 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 1''1/2 + RES86	Référence 272646017109R	P.U HT €1,086.40	Disponibilité 32 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 2'' + RE76	Référence 272647017008R	P.U HT €1,015.73	Disponibilité 82 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 2'' + RES101	Référence 272647017110R	P.U HT €1,392.83	Disponibilité 13 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 2''1/2 + RE76	Référence 272648017008R	P.U HT €1,654.33	Disponibilité 15 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 2''1/2 + RES101	Référence 272648017110R	P.U HT €2,032.28	Disponibilité 13 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 3'' + RE86	Référence 272649017009R	P.U HT €2,145.55	Disponibilité 9 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 3'' + RES116	Référence 272649017111R	P.U HT €2,741.50	Disponibilité 18 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 4'' + RE101	Référence 272650017010R	P.U HT €3,073.10	Disponibilité 9 pcs available in stock
Produit 3 pieces stainless steel ball valve BSP 746XS 4'' + RES116	Référence 272650017111R	P.U HT €3,541.45	Disponibilité 9 pcs available in stock
Produit 3 pieces stainless steel ball valve BW 745XS DN10 + RE43	Référence 272661017004R	P.U HT €425.00	Disponibilité 202 pcs available in stock
Produit 3 pieces stainless steel ball valve BW 745XS DN15 + RE43	Référence 272662017004R	P.U HT €430.00	Disponibilité 73 pcs available in stock
Produit 3 pieces stainless steel ball valve BW 745XS DN20 + RE43	Référence 272663017004R	P.U HT €460.28	Disponibilité 32 pcs available in stock
Produit 3 pieces stainless steel ball valve BW 745XS DN20 + RES51	Référence 272663017106R	P.U HT €574.40	Disponibilité Currently not in stock
Produit 3 pieces stainless steel ball valve BW 745XS DN25 + RE43	Référence 272664017004R	P.U HT €510.05	Disponibilité 38 pcs available in stock
Produit 3 pieces stainless steel ball valve BW 745XS DN25 + RES64	Référence 272664017107R	P.U HT €660.00	Disponibilité 33 pcs available in stock
Produit 3 pieces stainless steel ball valve BW 745XS DN32 + RE51	Référence 272665017006R	P.U HT €611.18	Disponibilité 10 pcs available in stock
Produit 3 pieces stainless steel ball valve BW 745XS DN32 + RES76	Référence 272665017108R	P.U HT €838.60	Disponibilité 10 pcs available in stock
Produit 3 pieces stainless steel ball valve BW 745XS DN40 + RE64	Référence 272666017007R	P.U HT €782.40	Disponibilité 29 pcs available in stock
Produit 3 pieces stainless steel ball valve BW 745XS DN40 + RES86	Référence 272666017109R	P.U HT €1,086.40	Disponibilité 32 pcs available in stock
Produit 3 pieces stainless steel ball valve BW 745XS DN50 + RE76	Référence 272667017008R	P.U HT €1,015.73	Disponibilité Currently not in stock
Produit 3 pieces stainless steel ball valve BW 745XS DN50 + RES101	Référence 272667017110R	P.U HT €1,392.83	Disponibilité Currently not in stock
Produit 3 pieces stainless steel ball valve BW 745XS DN65 + RE76	Référence 272668017008R	P.U HT €1,654.33	Disponibilité 4 pcs available in stock
Produit 3 pieces stainless steel ball valve BW 745XS DN65 + RES101	Référence 272668017110R	P.U HT €2,032.28	Disponibilité 4 pcs available in stock
Produit 3 pieces stainless steel ball valve BW 745XS DN80 + RE86	Référence 272669017009R	P.U HT €2,145.55	Disponibilité 7 pcs available in stock
Produit 3 pieces stainless steel ball valve BW 745XS DN80 + RES116	Référence 272669017111R	P.U HT €2,741.50	Disponibilité 7 pcs available in stock
Produit 3 pieces stainless steel ball valve SW 743XS DN15 + RE43	Référence 272682017004R	P.U HT €430.00	Disponibilité 36 pcs available in stock
Produit 3 pieces stainless steel ball valve SW 743XS DN15 + RES43	Référence 272682017104R	P.U HT €480.00	Disponibilité 36 pcs available in stock
Produit 3 pieces stainless steel ball valve SW 743XS DN20 + RE43	Référence 272683017004R	P.U HT €460.28	Disponibilité 20 pcs available in stock
Produit 3 pieces stainless steel ball valve SW 743XS DN20 + RES51	Référence 272683017106R	P.U HT €574.40	Disponibilité Currently not in stock
Produit 3 pieces stainless steel ball valve SW 743XS DN25 + RE43	Référence 272684017004R	P.U HT €510.05	Disponibilité 27 pcs available in stock
Produit 3 pieces stainless steel ball valve SW 743XS DN32 + RE51	Référence 272685017006R	P.U HT €611.18	Disponibilité 15 pcs available in stock
Produit 3 pieces stainless steel ball valve SW 743XS DN32 + RES76	Référence 272685017108R	P.U HT €838.60	Disponibilité 15 pcs available in stock
Produit 3 pieces stainless steel ball valve SW 743XS DN40 + RE64	Référence 272686017007R	P.U HT €782.40	Disponibilité 20 pcs available in stock
Produit 3 pieces stainless steel ball valve SW 743XS DN40 + RES86	Référence 272686017109R	P.U HT €1,086.40	Disponibilité 20 pcs available in stock
Produit 3 pieces stainless steel ball valve SW 743XS DN50 + RE76	Référence 272687017008R	P.U HT €1,015.73	Disponibilité 10 pcs available in stock
Produit 3 pieces stainless steel ball valve SW 743XS DN50 + RES101	Référence 272687017110R	P.U HT €1,392.83	Disponibilité 10 pcs available in stock
Produit 3 pieces stainless steel ball valve SW 743XS DN65 + RE76	Référence 272688017008R	P.U HT €1,654.33	Disponibilité 2 pcs available in stock
Produit 3 pieces stainless steel ball valve SW 743XS DN65 + RES101	Référence 272688017110R	P.U HT €2,032.28	Disponibilité 2 pcs available in stock
Produit 3 pieces stainless steel ball valve SW 743XS DN80 + RE86	Référence 272689017009R	P.U HT €2,145.55	Disponibilité 2 pcs available in stock
Produit 3 pieces stainless steel ball valve SW 743XS DN80 + RES116	Référence 272689017111R	P.U HT €2,741.50	Disponibilité 2 pcs available in stock
