Documentation

Fiche technique 785L/786T RTS 3 voies inox à brides+actionneur RE/RES pdf - 4.1 mo

Data sheet 785L-786T valves with AP-RE / RES pneumatic actuator pdf - 4.1 mo

Spare parts

Details

Details
Option certificate 3.1	Yes
Maximum delta P (bar)	10
Actuator	BR 64
Operating angle (°)	90
Shaft/stem matérial	Stainless steel 316
Adjustable limit screws	Yes
ATEX compatible	Yes
Face to Face (mm)	185.0
Body material	Stainless steel CF8M (1.4408)
ATEX protection mode	EEx c
Number of ways	3
Bore	Reduced
Packing gland	PTFE
PS (bar)	16
Connections	Flanged PN16
Seats	PTFE-Glass
Ball material	Stainless steel 316
Surface temperature	TX
TS max (°C)	150
TS min (°C)	-30
ATEX zone	1.21.2.22
Warranty period	1 year
CE	Risk category II
Range	Industry
Fire safe	No

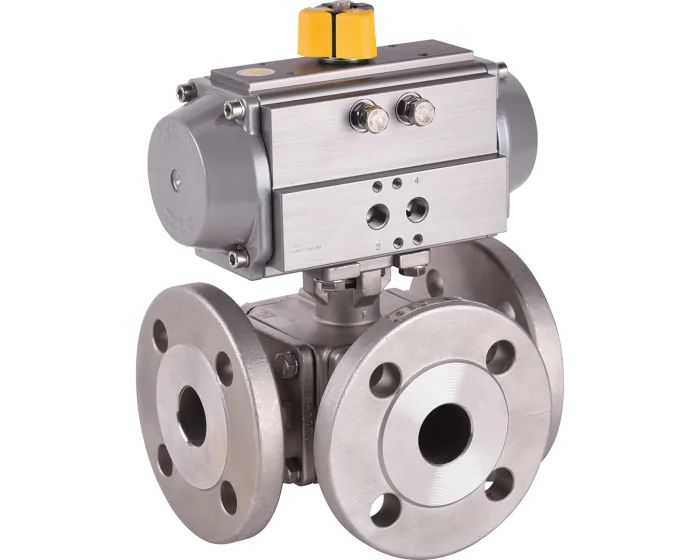

3 way stainless steel ball valve 785 L-port + RE/RES pneumatic actuator

The 785-L/786-T series 3-way ball valve has a stainless steel body (1.4408), a stainless steel ball and PTFE seats. It is actuated with an ALPHAIR pneumatic actuator. PS: 16 bar, TS: 150°C.

Choose your configuration

3-way type

Pneumatic actuator type

See all configurations

Réf.

CONF275374017007R

(Indicative price) €1,538.55

Quantity

Configurations

Product	Reference	Price	Stock
Produit 3 way stainless steel ball valve 785 L-port DN25 + RE64	Référence 275374017007R	P.U HT €1,538.55	Disponibilité Currently not in stock
Produit 3 way stainless steel ball valve 785 L-port DN25 + RES76	Référence 275374017108R	P.U HT €1,724.33	Disponibilité Currently not in stock
Produit 3 way stainless steel ball valve 785 L-port DN32 + RE76	Référence 275375017008R	P.U HT €1,738.05	Disponibilité 16 pcs available in stock
Produit 3 way stainless steel ball valve 785 L-port DN32 + RES86	Référence 275375017109R	P.U HT €1,944.95	Disponibilité 16 pcs available in stock
Produit 3 way stainless steel ball valve 785 L-port DN40 + RE76	Référence 275376017008R	P.U HT €2,648.33	Disponibilité 37 pcs available in stock
Produit 3 way stainless steel ball valve 785 L-port DN40 + RES101	Référence 275376017110R	P.U HT €3,025.40	Disponibilité 12 pcs available in stock
Produit 3 way stainless steel ball valve 785 L-port DN50 + RE86	Référence 275377017009R	P.U HT €3,471.10	Disponibilité 8 pcs available in stock
Produit 3 way stainless steel ball valve 785 L-port DN50 + RES116	Référence 275377017111R	P.U HT €4,067.23	Disponibilité 14 pcs available in stock
Produit 3 way stainless steel ball valve 785 L-port DN65 + RE101	Référence 275378017010R	P.U HT €4,755.05	Disponibilité 18 pcs available in stock
Produit 3 way stainless steel ball valve 785 L-port DN65 +RES126	Référence 275378017112R	P.U HT €5,371.60	Disponibilité 18 pcs available in stock
Produit 3 way stainless steel ball valve 785 L-port DN80 + RE116	Référence 275379017011R	P.U HT €6,352.78	Disponibilité 4 pcs available in stock
Produit 3 way stainless steel ball valve 785 L-port DN80 + RES146	Référence 275379017113R	P.U HT €7,436.95	Disponibilité 8 pcs available in stock
Produit 3 way stainless steel ball valve 785 L-port DN100 + RE126	Référence 275380017012R	P.U HT €12,716.90	Disponibilité 3 pcs available in stock
Produit 3 way stainless steel ball valve 785 L-port DN100 + RES161	Référence 275380017114R	P.U HT €14,039.60	Disponibilité 1 pcs available in stock
Produit 3 way stainless steel ball valve 785 L-port DN125 + RE146	Référence 275381017013R	P.U HT €16,382.78	Disponibilité Currently not in stock
Produit 3 way stainless steel ball valve 785 L-port DN125 + RES181	Référence 275381017115R	P.U HT €18,450.05	Disponibilité Currently not in stock
Produit 3 way stainless steel ball valve 785 L-port DN150 + RE161	Référence 275382017014R	P.U HT €22,167.00	Disponibilité Currently not in stock
Produit 3 way stainless steel ball valve 785 L-port DN150 + RES201	Référence 275382017116R	P.U HT €24,423.00	Disponibilité Currently not in stock
Produit ST. STEEL B. V. 786-T 3W DN25 + RE64 PNEU. ACT. Double acting / DP=10bar max	Référence 275384017007R	P.U HT €1,538.55	Disponibilité 18 pcs available in stock
Produit ST. STEEL B. V. 786-T 3W DN25 + RES76 PNEU. ACT. Spring return / DP=10bar max	Référence 275384017108R	P.U HT €1,724.33	Disponibilité 18 pcs available in stock
Produit ST. STEEL B. V. 786-T 3W DN32 + RE76 PNEU. ACT. Double acting / DP=10bar max	Référence 275385017008R	P.U HT €1,738.05	Disponibilité 13 pcs available in stock
Produit ST. STEEL B. V. 786-T 3W DN32 + RES86 PNEU. ACT. Spring return / DP=10bar max	Référence 275385017109R	P.U HT €1,944.95	Disponibilité 13 pcs available in stock
Produit ST. STEEL B. V. 786-T 3W DN40 + RE76 PNEU. ACT. Double acting / DP=10bar max	Référence 275386017008R	P.U HT €2,648.33	Disponibilité 8 pcs available in stock
Produit ST. STEEL B. V. 786-T 3W DN40 + RES101 PNEU. ACT. Spring return / DP=10bar max	Référence 275386017110R	P.U HT €3,025.40	Disponibilité 8 pcs available in stock
Produit ST. STEEL BALL V. 786-T 3W DN50 + RE86 PNEU. ACT. Double acting / DP=10bar max	Référence 275387017009R	P.U HT €3,471.10	Disponibilité 8 pcs available in stock
Produit ST. STEEL BALL V. 786-T 3W DN50 +RES116 PNEU. ACT. Spring return / DP=10bar max	Référence 275387017111R	P.U HT €4,067.23	Disponibilité 34 pcs available in stock
Produit ST. STEEL BALL V. 786-T 3W DN65 + RE101 PNEU. ACT. Double acting / DP=10bar max	Référence 275388017010R	P.U HT €4,755.05	Disponibilité 23 pcs available in stock
Produit ST. STEEL BALL V. 786-T 3W DN65 +RES126 PNEU. ACT. Spring return / DP=10bar max	Référence 275388017112R	P.U HT €5,371.60	Disponibilité 24 pcs available in stock
Produit ST. STEEL BALL V. 786-T 3W DN80 + RE116 PNEU. ACT. Double acting / DP=10bar max	Référence 275389017011R	P.U HT €6,352.78	Disponibilité 4 pcs available in stock
Produit ST. STEEL BALL V. 786-T 3W DN80 +RES146 PNEU. ACT. Spring return / DP=10bar max	Référence 275389017113R	P.U HT €7,436.95	Disponibilité 8 pcs available in stock
