Documentation

Certificat ACS pour robinet 502 avec servomoteur TCR fail safe du 2" au 4" pdf - 193 ko

Certificat ACS pour robinet 502 avec servomoteur TCR fail safe du 1/2" au 1"1/2 pdf - 271.2 ko

Fiche technique 502 - RTS 2 voies ACS laiton + servomoteur TCR pdf - 1.7 mo

Data sheet 502 - RTS 2 Way ACS Brass + Electrical Actuator TCR pdf - 1.7 mo

Details

Details
Option certificate 3.1	No
Maximum delta P (bar)	10
Manual override	By key
Declutchable	No
3D indicator	Yes
Protection index (IP)	IP 67
Torque limiter	No
Body material	Brass CW617N
Number of ways	2
Bore	Full
PS (bar)	16
Connections	BSP FF
Anti-condensation heater	Standard
Positive safety	Yes
Function	On-off
Electric actuator type	TCR-02N-KT32
Electric actuator series	TCR Series
Seats	PTFE
TS max (°C)	100
TS min (°C)	-10
Ball valve design	2-piece body
Positive safety type	Super capacitor
Warranty period	1 year
CE	Excluded (Article 4. §3)
Electrical connection	Per gland packing + 1.5 m cable
Fire safe	No

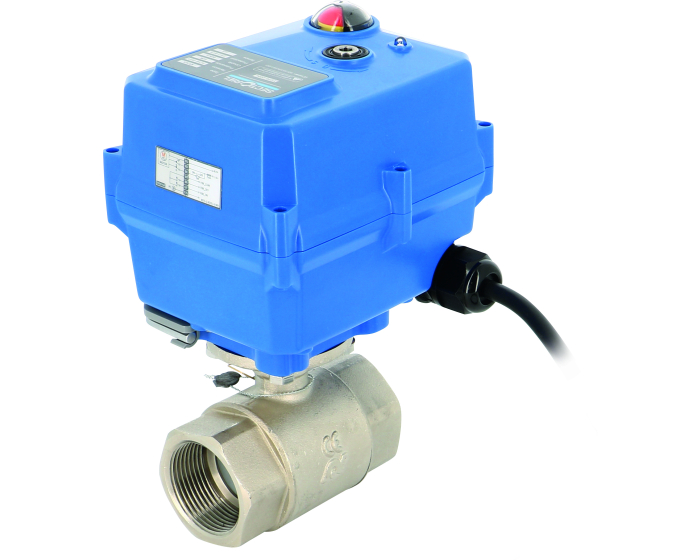

Brass ball valve 502 + TCR-NKT electric actuator capacitor return

The 502 ball valve has a CW 617 N brass body and ball, PTFE seats. Actuation with electric actuator TCR-N-KT32 capacitor return. ACS approval from 1/2" to 4". PS: 16 bar, TS: 100°C. G threaded.

Choose your configuration

Voltage

See all configurations

3D file

Réf.

CONF270090024120

(Indicative price) €770.88

Quantity

Configurations

Product	Reference	Price	Stock
Produit Brass ball valve 502 1/2'' + TCR-02N-KT32 230V AC	Référence 270002024120	P.U HT €770.88	Disponibilité 15 pcs available in stock
Produit Brass ball valve 502 1/2''+TCR-02N-KT32 24V AC/DC	Référence 270002024121	P.U HT €770.88	Disponibilité 1 pcs available in stock
Produit Brass ball valve 502 3/4'' + TCR-02N-KT32 230V AC	Référence 270003024120	P.U HT €780.43	Disponibilité 19 pcs available in stock
Produit Brass ball valve 502 3/4''+TCR-02N-KT32 24V AC/DC	Référence 270003024121	P.U HT €780.43	Disponibilité 1 pcs available in stock
Produit Brass ball valve 502 1'' + TCR-02N-KT32 230V AC	Référence 270004024120	P.U HT €805.33	Disponibilité Currently not in stock
Produit Brass ball valve 502 1'' + TCR-02N-KT32 24V AC/DC	Référence 270004024121	P.U HT €805.33	Disponibilité Currently not in stock
Produit Brass ball valve 502 1''1/4 +TCR-05N-KT32 230V AC	Référence 270005024320	P.U HT €979.15	Disponibilité 15 pcs available in stock
Produit Brass ball valve 502 1''1/4+TCR-05N-KT32 24V AC/DC	Référence 270005024321	P.U HT €979.15	Disponibilité 12 pcs available in stock
Produit Brass ball valve 502 1''1/2 +TCR-05N-KT32 230V AC	Référence 270006024320	P.U HT €1,014.70	Disponibilité 30 pcs available in stock
Produit Brass ball valve 502 1''1/2+TCR-05N-KT32 24V AC/DC	Référence 270006024321	P.U HT €1,014.70	Disponibilité 12 pcs available in stock
Produit Brass ball valve 502 2'' + TCR-05N-KT32 230V AC	Référence 270007024320	P.U HT €1,099.90	Disponibilité 30 pcs available in stock
Produit Brass ball valve 502 2'' + TCR-05N-KT32 24V AC/DC	Référence 270007024321	P.U HT €1,099.90	Disponibilité 12 pcs available in stock
Produit Brass ball valve 502 2''1/2 +TCR-05N-KT32 230V AC	Référence 270038024320	P.U HT €1,255.00	Disponibilité 9 pcs available in stock
Produit Brass ball valve 502 2''1/2+TCR-05N-KT32 24V AC/DC	Référence 270038024321	P.U HT €1,255.00	Disponibilité 9 pcs available in stock
Produit Brass ball valve 502 3'' + TCR-11N-KT32 230V AC	Référence 270039024620	P.U HT €1,717.93	Disponibilité 8 pcs available in stock
Produit Brass ball valve 502 3'' + TCR-11N-KT32 24V AC/DC	Référence 270039024621	P.U HT €1,717.93	Disponibilité 7 pcs available in stock
Produit Brass ball valve 502 4'' + TCR-11N-KT32 230V AC	Référence 270040024620	P.U HT €2,400.00	Disponibilité 2 pcs available in stock
Produit Brass ball valve 502 4'' + TCR-11N-KT32 24V AC/DC	Référence 270040024621	P.U HT €2,400.00	Disponibilité 2 pcs available in stock
Produit Brass ball valve 502 1/4'' + TCR-02N-KT32 230V AC	Référence 270090024120	P.U HT €837.50	Disponibilité 19 pcs available in stock
Produit Brass ball valve 502 1/4''+TCR-02N-KT32 24V AC/DC	Référence 270090024121	P.U HT €837.50	Disponibilité 1 pcs available in stock
Produit Brass ball valve 502 3/8'' + TCR-02N-KT32 230V AC	Référence 270091024120	P.U HT €824.88	Disponibilité 10 pcs available in stock
Produit Brass ball valve 502 3/8''+TCR-02N-KT32 24V AC/DC	Référence 270091024121	P.U HT €824.88	Disponibilité 1 pcs available in stock
