Documentation

Certificate of Conformity pdf - 194 ko

Fiche technique 502 RTS 2 voies ACS laiton + actionneur ADA/ASR pdf - 4.4 mo

Data sheet 502 valve with ADA-ASR pneumatic actuator pdf - 1.4 mo

Details

Details
Option certificate 3.1	No
Maximum delta P (bar)	10
Actuator	ADA 20
Operating angle (°)	90
Shaft/stem matérial	Brass CW614N
Adjustable limit screws	Yes
ATEX compatible	No
Face to Face (mm)	50.0
Body material	Brass CW617N
Number of ways	2
Bore	Full
Packing gland	NBR
PS (bar)	16
Connections	BSP FF
Seats	PTFE
Ball material	Brass CW617N
TS max (°C)	100
TS min (°C)	-10
Ball valve design	2-piece body
Warranty period	1 year
CE	Excluded (Article 4. §3)
Range	HVAC
Fire safe	No

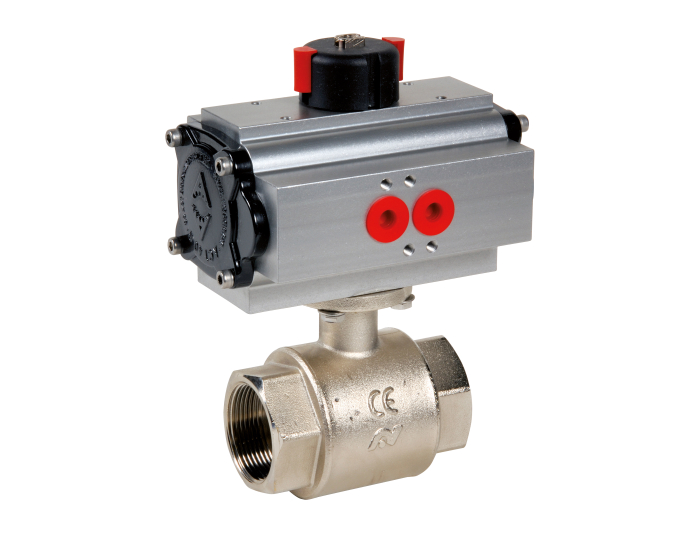

Brass ball valve 502XS + ADA/ASR pneumatic actuator

The 502XS 2-way brass ball valve has a CW617N body and ball. It is actuated with pneumatic actuation ACTREG ADA/ASR, up to DN100. Direct mounting.

Choose your configuration

Pneumatic actuator type

See all configurations

Réf.

CONF270090015100

(Indicative price) €289.90

Quantity

Configurations

Product	Reference	Price	Stock
Produit Brass ball valve 502 1/2'' + ADA20	Référence 270002015100	P.U HT €289.90	Disponibilité 29 pcs available in stock
Produit Brass ball valve 502 1/2'' + ASR20	Référence 270002016100	P.U HT €326.85	Disponibilité 29 pcs available in stock
Produit Brass ball valve 502 3/4'' + ADA20	Référence 270003015100	P.U HT €299.40	Disponibilité Currently not in stock
Produit Brass ball valve 502 3/4'' + ASR20	Référence 270003016100	P.U HT €336.85	Disponibilité Currently not in stock
Produit Brass ball valve 502 1'' + ADA20	Référence 270004015100	P.U HT €324.33	Disponibilité 65 pcs available in stock
Produit Brass ball valve 502 1'' + ASR40	Référence 270004016101	P.U HT €402.55	Disponibilité 65 pcs available in stock
Produit Brass ball valve 502 1''1/4 + ADA20	Référence 270005015100	P.U HT €358.08	Disponibilité Currently not in stock
Produit Brass ball valve 502 1''1/4 + ASR80	Référence 270005016102	P.U HT €524.18	Disponibilité Currently not in stock
Produit Brass ball valve 502 1''1/2 + ADA40	Référence 270006015101	P.U HT €429.15	Disponibilité 26 pcs available in stock
Produit Brass ball valve 502 1''1/2 + ASR130	Référence 270006016103	P.U HT €620.53	Disponibilité 26 pcs available in stock
Produit Brass ball valve 502 2'' + ADA80	Référence 270007015102	P.U HT €583.15	Disponibilité 18 pcs available in stock
Produit Brass ball valve 502 2'' + ASR200	Référence 270007016104	P.U HT €1,054.35	Disponibilité 2 pcs available in stock
Produit Brass ball valve 502 2''1/2 + ADA80	Référence 270038015102	P.U HT €800.00	Disponibilité 15 pcs available in stock
Produit Brass ball valve 502 2'' 1/2 + ASR200	Référence 270038016104	P.U HT €1,062.50	Disponibilité 15 pcs available in stock
Produit Brass ball valve 502 3'' + ADA130	Référence 270039015103	P.U HT €982.90	Disponibilité 10 pcs available in stock
Produit Brass ball valve 502 3'' + ASR300	Référence 270039016105	P.U HT €1,347.03	Disponibilité 10 pcs available in stock
Produit Brass ball valve 502 4'' + ADA200	Référence 270040015104	P.U HT €1,665.38	Disponibilité 2 pcs available in stock
Produit Brass ball valve 502 4'' + ASR300	Référence 270040016105	P.U HT €1,956.23	Disponibilité 2 pcs available in stock
Produit Brass ball valve 502 1/4'' + ADA20	Référence 270090015100	P.U HT €565.00	Disponibilité 200 pcs available in stock
Produit Brass ball valve 502 1/4'' + ASR20	Référence 270090016100	P.U HT €516.05	Disponibilité 80 pcs available in stock
Produit Brass ball valve 502 3/8'' + ADA20	Référence 270091015100	P.U HT €565.00	Disponibilité 10 pcs available in stock
Produit Brass ball valve 502 3/8'' + ASR20	Référence 270091016100	P.U HT €532.80	Disponibilité 10 pcs available in stock
