Documentation

Fiche technique 540 Vanne acier split-body PN40 à brides EN + ADA pdf - 4.5 mo

Fiche technique 516 Vanne acier split-body PN16 à brides EN + ADA pdf - 4.5 mo

Spare parts

Details

Details
Option certificate 3.1	Yes
Maximum delta P (bar)	10
Actuator	ADA 20
Operating angle (°)	90
Shaft/stem matérial	Stainless steel 316
Adjustable limit screws	Yes
ATEX compatible	Yes
Face to Face (mm)	115.0
Body material	Carbon steel A216 WCB (1.0619)
ATEX protection mode	EEx c
Number of ways	2
Bore	Full
Position	Normally closed
Packing gland	Graphite
PS (bar)	40
Seats	PTFE
Ball material	Stainless steel 316
Surface temperature	TX
TS max (°C)	230
TS min (°C)	-20
Ball valve design	2-piece body
ATEX zone	1.21.2.22
Warranty period	1 year
CE	Risk category III
Range	JC Valves
Fire safe	Yes

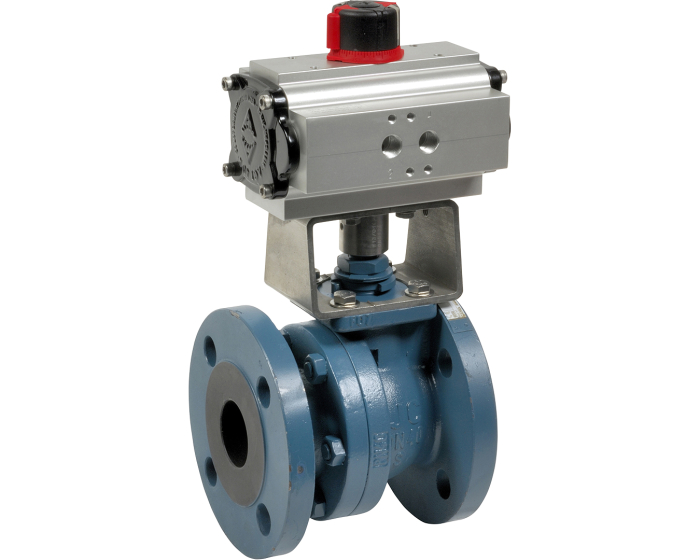

Carbon steel ball valve 540AIT + ADA/ASR pneumatic actuator

The 540/516AIT series JC VALVES carbon steel ball valve has an A216WCB body, a CF8M ball and PTFE seats. It is actuated with pneumatic actuation ACTREG ADA/ASR, up to DN150.

Choose your configuration

Connections

Pneumatic actuator type

See all configurations

Réf.

CONF540AIT015015100

(Indicative price) €809.70

Quantity

Configurations

Product	Reference	Price	Stock
Produit Carbon steel ball valve 516 AIT PN16 DN65 + ADA130	Référence 516AIT065015103	P.U HT €1,653.48	Disponibilité 57 pcs available in stock
Produit Carbon steel ball valve 516 AIT PN16 DN65 + ASR300	Référence 516AIT065016105	P.U HT €2,051.55	Disponibilité 55 pcs available in stock
Produit Carbon steel ball valve 516AIT DN80 + ADA200	Référence 516AIT080015104	P.U HT €2,100.00	Disponibilité Currently not in stock
Produit CA. STEEL BV 516AIT PN16 DN100+ADA300 PNEU. ACT. double acting	Référence 516AIT100015105	P.U HT €2,950.00	Disponibilité 31 pcs available in stock
Produit Carbon steel ball valve 516AIT DN125 + ADA500	Référence 516AIT125015106	P.U HT €4,700.00	Disponibilité Currently not in stock
Produit Carbon steel ball valve 516 AIT PN16 DN125 + ASR850	Référence 516AIT125016107	P.U HT €5,565.15	Disponibilité 15 pcs available in stock
Produit Carbon steel ball valve 516AIT DN150 + ADA850	Référence 516AIT150015107	P.U HT €6,775.00	Disponibilité Currently not in stock
Produit Carbon steel ball valve 516 AIT PN16 DN150 + ASR1200	Référence 516AIT150016108	P.U HT €7,956.98	Disponibilité 6 pcs available in stock
Produit Carbon steel ball valve 540AIT DN15 + ADA20	Référence 540AIT015015100	P.U HT €809.70	Disponibilité 26 pcs available in stock
Produit Carbon steel ball valve 540 AIT PN40 DN15 + ASR40	Référence 540AIT015016101	P.U HT €893.50	Disponibilité 26 pcs available in stock
Produit Carbon steel ball valve 540 AIT PN40 DN20 + ADA20	Référence 540AIT020015100	P.U HT €867.53	Disponibilité 40 pcs available in stock
Produit Carbon steel ball valve 540AIT DN20 + ASR80	Référence 540AIT020016102	P.U HT €925.00	Disponibilité Currently not in stock
Produit Carbon steel ball valve 540 AIT PN40 DN25 + ADA40	Référence 540AIT025015101	P.U HT €930.58	Disponibilité 121 pcs available in stock
Produit Carbon steel ball valve 540 AIT PN40 DN25 + ASR80	Référence 540AIT025016102	P.U HT €1,062.28	Disponibilité 62 pcs available in stock
Produit Carbon steel ball valve 540 AIT PN40 DN32 + ADA40	Référence 540AIT032015101	P.U HT €1,188.98	Disponibilité 25 pcs available in stock
Produit Carbon steel ball valve 540 AIT PN40 DN32 + ASR80	Référence 540AIT032016102	P.U HT €1,320.63	Disponibilité 25 pcs available in stock
Produit Carbon steel ball valve 540AIT DN40 + ADA80	Référence 540AIT040015102	P.U HT €1,350.00	Disponibilité Currently not in stock
Produit Carbon steel ball valve 540 AIT PN40 DN40 + ASR130	Référence 540AIT040016103	P.U HT €1,336.53	Disponibilité 34 pcs available in stock
Produit Carbon steel ball valve 540 AIT PN40 DN50 + ADA80	Référence 540AIT050015102	P.U HT €1,376.50	Disponibilité 56 pcs available in stock
Produit Carbon steel ball valve 540 AIT PN40 DN50 + ASR200	Référence 540AIT050016104	P.U HT €1,628.15	Disponibilité 69 pcs available in stock
