Fiche technique 1135 - Robinet papillon fonte/EPDM à oreilles + RE/RES pdf - 5 mo

Data sheet 1135 - Butterfly valves cast iron/EPDM with ears + RE/RES pdf - 4.1 mo

Spare parts

Details

Details
Option certificate 3.1	No
Maximum delta P (bar)	10
Actuator	BR 51
Operating angle (°)	90
Shaft/stem matérial	Stainless steel 416
Adjustable limit screws	Yes
ATEX compatible	No
Face to Face (mm)	33.0
Seat	EPDM
Body material	Cast iron
Number of ways	2
Disc material	Nickel-plated ductile iron
PS (bar)	16
Connections	Flanged PN10/16
TS max (°C)	110
TS min (°C)	-10
Butterfly valve design	Concentric
Wafer/lug	Lug
Warranty period	1 year
CE	Risk category III
Range	HVAC
Fire safe	No

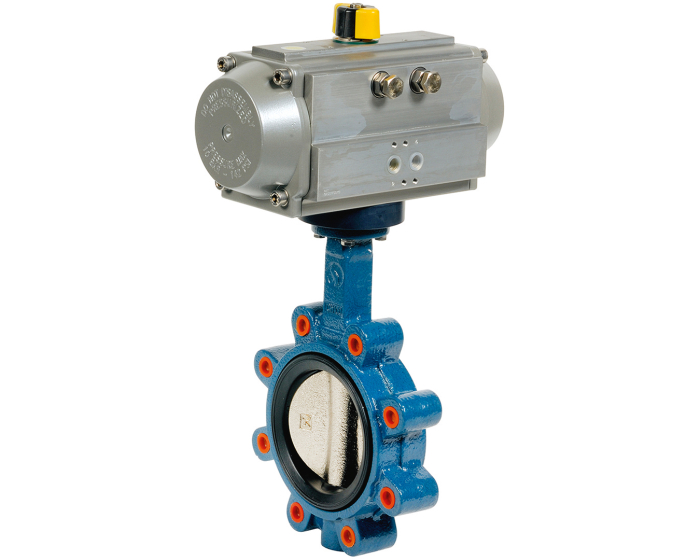

Cast iron butterfly valve lug type 1135 + RE/RES pneumatic actuator

The 1135 lug butterfly valve has a cast iron GL body, a nickel-plated disc and an EPDM seat. It is actuated with an ALPHAIR pneumatic actuator. PS: 16 bar. Mounting between flanges PN10/16.

Choose your configuration

Pneumatic actuator type

See all configurations

Réf.

CONF262503017006R

(Indicative price) €411.78

Quantity

Configurations

Product	Reference	Price	Stock
Produit Cast iron butterfly valve lug type 1135 DN40 + RE51	Référence 262503017006R	P.U HT €411.78	Disponibilité 104 pcs available in stock
Produit Cast iron butterfly valve lug type 1135 DN40 + RES64	Référence 262503017107R	P.U HT €524.90	Disponibilité 33 pcs available in stock
Produit Cast iron butterfly valve lug type 1135 DN50 + RE51	Référence 262504017006R	P.U HT €443.33	Disponibilité Currently not in stock
Produit Cast iron butterfly valve lug type 1135 DN50 + RES64	Référence 262504017107R	P.U HT €556.45	Disponibilité Currently not in stock
Produit Cast iron butterfly valve lug type 1135 DN65 + RE64	Référence 262505017007R	P.U HT €501.00	Disponibilité 29 pcs available in stock
Produit Cast iron butterfly valve lug type 1135 DN65 + RES76	Référence 262505017108R	P.U HT €661.20	Disponibilité 40 pcs available in stock
Produit Cast iron butterfly valve lug type 1135 DN80 + RE64	Référence 262506017007R	P.U HT €513.70	Disponibilité 29 pcs available in stock
Produit Cast iron butterfly valve lug type 1135 DN80 + RES76	Référence 262506017108R	P.U HT €673.95	Disponibilité 40 pcs available in stock
Produit Cast iron butterfly valve lug type 1135 DN100 + RE76	Référence 262507017008R	P.U HT €611.83	Disponibilité 82 pcs available in stock
Produit Cast iron butterfly valve lug type 1135 DN100 + RES101	Référence 262507017110R	P.U HT €1,056.98	Disponibilité 13 pcs available in stock
Produit Cast iron butterfly valve lug type 1135 DN125 + RE76	Référence 262508017008R	P.U HT €665.88	Disponibilité 82 pcs available in stock
Produit Cast iron butterfly valve lug type 1135 DN125 + RES101	Référence 262508017110R	P.U HT €1,075.00	Disponibilité 13 pcs available in stock
Produit Cast iron butterfly valve lug type 1135 DN150 + RE86	Référence 262509017009R	P.U HT €793.50	Disponibilité 9 pcs available in stock
Produit Cast iron butterfly valve lug type 1135 DN150 + RES116	Référence 262509017111R	P.U HT €1,348.85	Disponibilité 37 pcs available in stock
Produit Cast iron butterfly valve lug type 1135 DN200 + RE101	Référence 262510017010R	P.U HT €1,082.98	Disponibilité 23 pcs available in stock
Produit Cast iron butterfly valve lug type 1135 DN200 + RES126	Référence 262510017112R	P.U HT €1,656.20	Disponibilité 24 pcs available in stock
Produit Cast iron butterfly valve lug type 1135 DN250 + RE116	Référence 262511017011R	P.U HT €2,002.83	Disponibilité Currently not in stock
Produit Cast iron butterfly valve lug type 1135 DN250 + RES146	Référence 262511017113R	P.U HT €2,817.88	Disponibilité Currently not in stock
Produit Cast iron butterfly valve lug type 1135 DN300 + RE126	Référence 262512017012R	P.U HT €2,229.48	Disponibilité 5 pcs available in stock
Produit Cast iron butterfly valve lug type 1135 DN300 + RES181	Référence 262512017115R	P.U HT €4,441.83	Disponibilité 2 pcs available in stock
