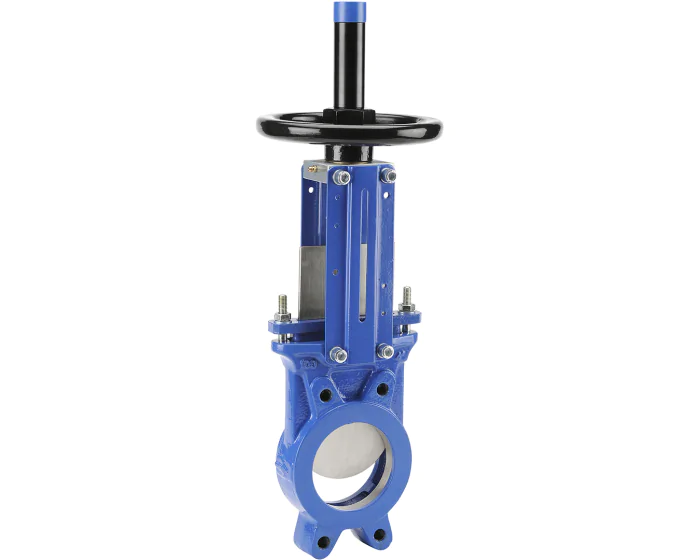

Cast iron knife gate valve 170 F304 gate/NBR seat

The 170 series unidirectional knife gate valve is made of cast iron with NBR seat, rising stem, lug type, PN10 flange connection. Several features available : non rising handwheel, quick lever, with limit switch.

Choose your configuration

Opening device

Number of sensors

See all configurations

3D file

Réf.

CONF170050

(Indicative price) €365.00

Quantity

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Certificate of Conformity pdf - 213.3 ko

Fiche technique vanne guillotine unidirectionnelle fonte inox NBR S-Gate PN10 pdf - 748.2 ko

Notice montage vanne guillotine unidirectionnelle pdf - 770.5 ko

Installation operating manual knife gate valve unidirectional pdf - 920.5 ko

Technical datasheet knife gate valve cast iron NBR PN10 S-Gate pdf - 644.2 ko

Spare parts

Details

Details
Option certificate 3.1	Yes
Type of paint	Epoxy/polyester
Paint coating thickness (µm)	150.00
Tightness test standard	ISO 5208. Rate A
Application	Water supply and distribution network
Shaft/stem matérial	Stainless steel AISI 304
Diameter of passage	50.00
Face to Face (mm)	40.0
Fluid	Abrasive fluids / Dirty water / Sludge
Body material	Cast iron
Packing gland	Yes
PS (bar)	10
Connections	Between flanges PN10/16
RAL (Paint)	5005
Seats	NBR
TS max (°C)	90
TS min (°C)	-10
Warranty period	2 years
Type of stem	Rising
Main product colour	Blue

Configurations

Product	Reference	Price	Stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN50	Référence 170050	P.U HT €365.00	Disponibilité 78 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN65	Référence 170065	P.U HT €392.50	Disponibilité 82 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN80	Référence 170080	P.U HT €410.00	Disponibilité 46 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with lever DN80	Référence 170083	P.U HT €664.70	Disponibilité 20 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN100	Référence 170100	P.U HT €454.65	Disponibilité 157 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat + limit switch DN100	Référence 170101	P.U HT €648.22	Disponibilité 14 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with lever DN100	Référence 170103	P.U HT €722.35	Disponibilité 63 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN125	Référence 170125	P.U HT €547.50	Disponibilité 29 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat + limit switch DN125	Référence 170126	P.U HT €746.28	Disponibilité 5 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with lever DN125	Référence 170127	P.U HT €882.42	Disponibilité 21 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN150	Référence 170150	P.U HT €622.50	Disponibilité 220 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat + limit switch DN150	Référence 170151	P.U HT €759.55	Disponibilité 5 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with lever DN150	Référence 170153	P.U HT €923.48	Disponibilité 21 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN200	Référence 170200	P.U HT €1,037.50	Disponibilité 83 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat + limit switch DN200	Référence 170201	P.U HT €1,097.50	Disponibilité 21 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN250	Référence 170250	P.U HT €1,315.80	Disponibilité 47 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat + limit switch DN250	Référence 170251	P.U HT €1,513.98	Disponibilité 6 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN300	Référence 170300	P.U HT €1,775.82	Disponibilité 18 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat + limit switch DN300	Référence 170301	P.U HT €1,952.32	Disponibilité 2 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN350	Référence 170350	P.U HT €3,129.08	Disponibilité 12 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat + limit switch DN350	Référence 170351	P.U HT €3,316.22	Disponibilité 2 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN400	Référence 170400	P.U HT €3,974.15	Disponibilité 15 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat + limit switch DN400	Référence 170401	P.U HT €4,172.02	Disponibilité 5 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN450	Référence 170450	P.U HT €5,295.28	Disponibilité 8 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat + limit switch DN450	Référence 170451	P.U HT €5,482.50	Disponibilité 3 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN500	Référence 170500	P.U HT €5,573.42	Disponibilité 5 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat + limit switch DN500	Référence 170501	P.U HT €5,776.68	Disponibilité 1 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN600	Référence 170600	P.U HT €9,092.90	Disponibilité 3 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat + limit switch DN600	Référence 170601	P.U HT €9,280.15	Disponibilité Currently not in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN700	Référence 170700	P.U HT €16,046.30	Disponibilité Currently not in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat + limit switch DN700	Référence 170701	P.U HT €16,233.52	Disponibilité Currently not in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN800	Référence 170800	P.U HT €18,745.82	Disponibilité 1 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat + limit switch DN800	Référence 170801	P.U HT €20,967.15	Disponibilité 1 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN900	Référence 170900	P.U HT €34,478.90	Disponibilité 1 pcs available in stock
Produit Cast iron knife gate valve 170 F304 gate/NBR seat with wheel DN1000	Référence 170990	P.U HT €46,315.12	Disponibilité 1 pcs available in stock
