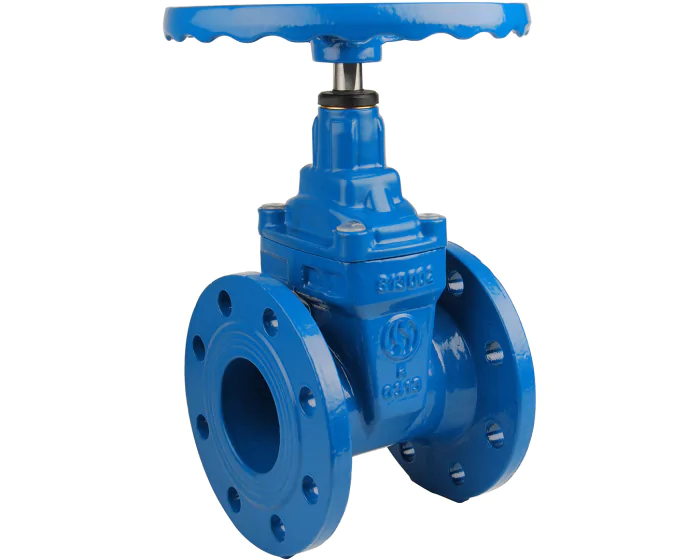

Gate valve 180 EPDM wedge PN10/16 DIN F4

The 180 series gate valve, rubber, clockwise closing, EPDM gate, DIN 3202 F4 gap for drinking water, water treatment and supply and irrigation

Choose your configuration

Connections

See all configurations

3D file

Réf.

CONF180050

(Indicative price) €116.75

Quantity

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Certificate of Conformity pdf - 211.8 ko

Fiche technique vanne à opercule caoutchouc F4 FSH brides PN10/16 pdf - 910.7 ko

Notice montage robinet vanne à opercule à brides pdf - 131.8 ko

Installation operating manual flanged gate valve pdf - 162.1 ko

Technical datasheet resilient seat gate valve F4 CTC EPDM flanged PN10/16 pdf - 763.6 ko

Details

Details
DN inches NPS	2''
Option certificate 3.1	Yes
Bonnet material	Cast iron EN GJS-500-7
Construction standard	DIN EN 1171
Type of paint	Epoxy
Paint coating thickness (µm)	250.00
DIN face-to-face standard	DIN 3202-1 F4
Face to face standard	EN 558 series 14. DIN 3202-1 F4
Tightness test standard	EN 12266-1. Rate A
Bonnet	Bolted
Closing direction	Clockwise (CW)
Opening device	Handwheel
Application	Water supply and distribution network
Shaft/stem matérial	Stainless steel AISI 420
Torque (Nm)	20.0
Diameter of passage	50.00
Face to Face (mm)	150.0
Kv (m³/h)	229.0
Body material	Ductile iron
Gate material	Cast iron EN GJS-500-7 + EPDM
Bore	Full
PS (bar)	16
RAL (Paint)	5005
Seats	Cast iron
TS max (°C)	70
TS min (°C)	-10
Warranty period	2 years
Type of stem	Non-rising
Main product colour	Blue

Configurations

Product	Reference	Price	Stock
Produit Gate valve 180 EPDM wedge PN16 DIN F4 DN40	Référence 180040	P.U HT €116.75	Disponibilité 158 pcs available in stock
Produit Gate valve 180 EPDM wedge PN16 DIN F4 DN50	Référence 180050	P.U HT €142.35	Disponibilité 346 pcs available in stock
Produit Gate valve 180 EPDM wedge PN16 DIN F4 DN65	Référence 180065	P.U HT €168.20	Disponibilité 285 pcs available in stock
Produit Gate valve 180 EPDM wedge PN16 DIN F4 DN80	Référence 180080	P.U HT €201.18	Disponibilité 299 pcs available in stock
Produit Gate valve 180 EPDM wedge PN16 DIN F4 DN100	Référence 180100	P.U HT €269.92	Disponibilité 299 pcs available in stock
Produit Gate valve 180 EPDM wedge PN16 DIN F4 DN125	Référence 180125	P.U HT €340.00	Disponibilité 12 pcs available in stock
Produit Gate valve 180 EPDM wedge PN16 DIN F4 DN150	Référence 180150	P.U HT €460.32	Disponibilité 212 pcs available in stock
Produit Gate valve 180 EPDM wedge PN10 DIN F4 DN200	Référence 180200	P.U HT €720.00	Disponibilité Currently not in stock
Produit Gate valve 180 EPDM wedge PN16 DIN F4 DN200	Référence 180201	P.U HT €720.00	Disponibilité 17 pcs available in stock
Produit Gate valve 180 EPDM wedge PN10 DIN F4 DN250	Référence 180250	P.U HT €1,251.60	Disponibilité 16 pcs available in stock
Produit Gate valve 180 EPDM wedge PN16 DIN F4 DN250	Référence 180251	P.U HT €1,251.60	Disponibilité 10 pcs available in stock
Produit Gate valve 180 EPDM wedge PN10 DIN F4 DN300	Référence 180300	P.U HT €1,601.02	Disponibilité 30 pcs available in stock
Produit Gate valve 180 EPDM wedge PN16 DIN F4 DN300	Référence 180301	P.U HT €1,601.02	Disponibilité 17 pcs available in stock
Produit Gate valve 180 EPDM wedge PN10 DIN F4 DN350	Référence 180350	P.U HT €2,868.28	Disponibilité 16 pcs available in stock
Produit Gate valve 180 EPDM wedge PN16 DIN F4 DN350	Référence 180351	P.U HT €2,868.28	Disponibilité 7 pcs available in stock
Produit Gate valve 180 EPDM wedge PN10 DIN F4 DN400	Référence 180400	P.U HT €3,389.78	Disponibilité 15 pcs available in stock
Produit Gate valve 180 EPDM wedge PN16 DIN F4 DN400	Référence 180401	P.U HT €3,389.78	Disponibilité 12 pcs available in stock
Produit Gate valve 180 EPDM wedge PN10 DIN F4 DN450	Référence 180450	P.U HT €5,742.72	Disponibilité 6 pcs available in stock
Produit Gate valve 180 EPDM wedge PN16 DIN F4 DN500	Référence 180500	P.U HT €8,009.52	Disponibilité 11 pcs available in stock
Produit Gate valve 180 EPDM wedge PN10 DIN F4 DN700	Référence 180700	P.U HT €17,415.00	Disponibilité Currently not in stock
Produit Gate valve 180 EPDM wedge PN10 DIN F4 DN800	Référence 180800	P.U HT €19,747.50	Disponibilité 1 pcs available in stock
