Details

Details
Option certificate 3.1	Yes
Maximum delta P (bar)	10
Actuator	BR 51
Operating angle (°)	90
Shaft/stem matérial	Stainless steel 316
Adjustable limit screws	Yes
ATEX compatible	Yes
Face to Face (mm)	115.0
Body material	Carbon steel A216 WCB (1.0619)
ATEX protection mode	EEx c
Number of ways	2
Bore	Full
Packing gland	Graphite
PS (bar)	40
Connections	Flanged PN16/40
Seats	PTFE-Glass
Ball material	Stainless steel 316
Surface temperature	TX
TS max (°C)	200
TS min (°C)	-20
Ball valve design	2-piece body
ATEX zone	1.21.2.22
Warranty period	1 year
CE	Risk category III
Range	Industry
Fire safe	Yes

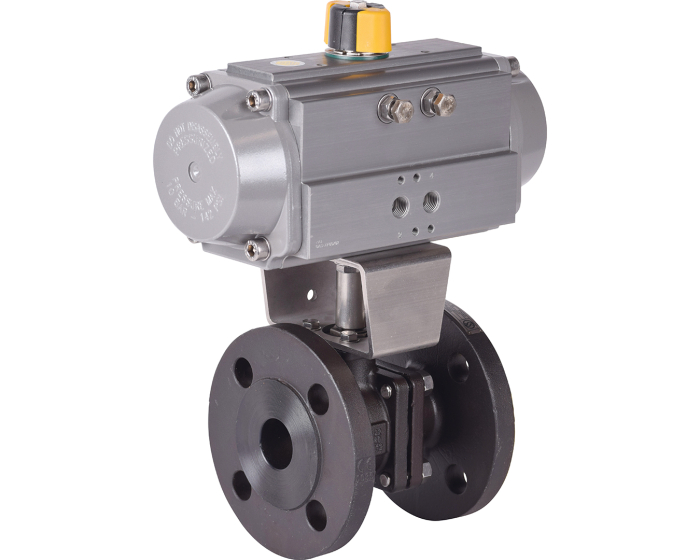

Split body carbon steel ball valve 762 + RE/RES pneumatic actuator

The 762 series split-body ball valve has a 1.0619 carbon steel body, a stainless steel ball and PTFE-glass seats. It is actuated with an ALPHAIR pneumatic actuator. PS: 16 bar, TS: 200°C.

Choose your configuration

Pneumatic actuator type

See all configurations

3D file

Réf.

CONF274242017006R

(Indicative price) €704.23

Quantity

Configurations

Product	Reference	Price	Stock
Produit Split body carbon steel ball valve 762 DN15 + RE51	Référence 274242017006R	P.U HT €704.23	Disponibilité 87 pcs available in stock
Produit Split body carbon steel ball valve 762 DN15 + RES64	Référence 274242017107R	P.U HT €822.68	Disponibilité 33 pcs available in stock
Produit Split body carbon steel ball valve 762 DN20 + RE51	Référence 274243017006R	P.U HT €705.00	Disponibilité 87 pcs available in stock
Produit Split body carbon steel ball valve 762 DN20 + RES76	Référence 274243017108R	P.U HT €906.23	Disponibilité 40 pcs available in stock
Produit Split body carbon steel ball valve 762 DN25 + RE51	Référence 274244017006R	P.U HT €780.68	Disponibilité 87 pcs available in stock
Produit Split body carbon steel ball valve 762 DN25 + RES76	Référence 274244017108R	P.U HT €1,008.10	Disponibilité 40 pcs available in stock
Produit Split body carbon steel ball valve 762 DN32 + RE64	Référence 274245017007R	P.U HT €884.18	Disponibilité 24 pcs available in stock
Produit Split body carbon steel ball valve 762 DN32 + RES86	Référence 274245017109R	P.U HT €1,220.10	Disponibilité 32 pcs available in stock
Produit Split body carbon steel ball valve 762 DN40 + RE76	Référence 274246017008R	P.U HT €1,114.23	Disponibilité 80 pcs available in stock
Produit Split body carbon steel ball valve 762 DN40 + RES101	Référence 274246017110R	P.U HT €1,491.05	Disponibilité 12 pcs available in stock
Produit Split body carbon steel ball valve 762 DN50 + RE76	Référence 274247017008R	P.U HT €1,264.28	Disponibilité 81 pcs available in stock
Produit Split body carbon steel ball valve 762 DN50 + RES101	Référence 274247017110R	P.U HT €1,641.33	Disponibilité 12 pcs available in stock
Produit Split body carbon steel ball valve 762 DN65 + RE86	Référence 274248017009R	P.U HT €1,672.95	Disponibilité 8 pcs available in stock
Produit Split body carbon steel ball valve 762 DN65 + RES116	Référence 274248017111R	P.U HT €2,348.18	Disponibilité 15 pcs available in stock
Produit Split body carbon steel ball valve 762 DN80 + RE101	Référence 274249017010R	P.U HT €2,103.50	Disponibilité 23 pcs available in stock
Produit Split body carbon steel ball valve 762 DN80 + RES126	Référence 274249017112R	P.U HT €2,793.55	Disponibilité 24 pcs available in stock
Produit Split body carbon steel ball valve 762 DN100 + RE116	Référence 274250017011R	P.U HT €2,870.10	Disponibilité 4 pcs available in stock
Produit Split body carbon steel ball valve 762 DN100 + RES146	Référence 274250017113R	P.U HT €3,720.68	Disponibilité 8 pcs available in stock
Produit Split body carbon steel ball valve 762 DN125 + RE116	Référence 274251017011R	P.U HT €4,518.50	Disponibilité Currently not in stock
Produit Split body carbon steel ball valve 762 DN125 + RES161	Référence 274251017114R	P.U HT €5,980.60	Disponibilité Currently not in stock
Produit Split body carbon steel ball valve 762 DN150 + RE161	Référence 274252017014R	P.U HT €6,118.68	Disponibilité Currently not in stock
Produit Split body carbon steel ball valve 762 DN150 + RES201	Référence 274252017116R	P.U HT €8,480.23	Disponibilité Currently not in stock
Produit Split body carbon steel ball valve 762 DN200 + RE181	Référence 274253017015R	P.U HT €9,079.28	Disponibilité 1 pcs available in stock
