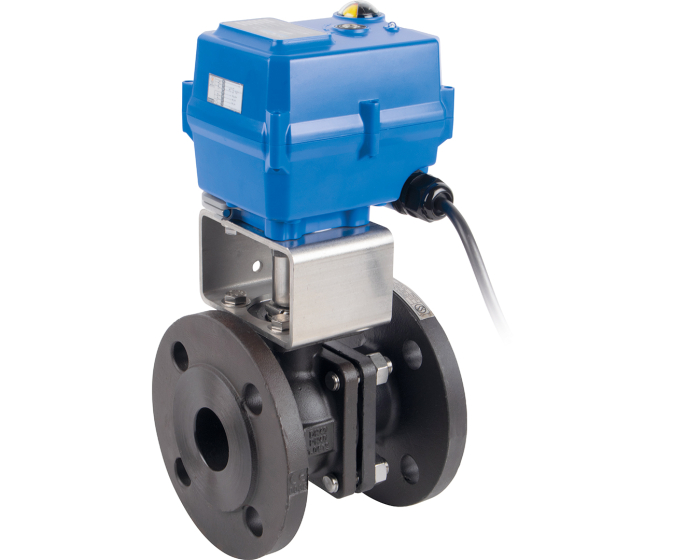

Split-body carbon steel ball valve 762 + TCR electric actuator

The split-body 762 ball valve has a 1.0619 carbon steel body, a stainless steel ball and PTFE/glass seats. It is actuated with a TCR-N electric actuator. PS: 40 or 16 bar, TS: 200°C. Flanges PN16 RF.

Choose your configuration

Voltage

See all configurations

3D file

Réf.

CONF274242024110

(Indicative price) €936.52

Quantity

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Fiche technique 762 - RTS split-body acier à brides + servomoteur TCR pdf - 1.5 mo

Data sheet 762 - RTS split-body Steel flanges+Electrical Actuator TCR pdf - 1.5 mo

Details

Details
Option certificate 3.1	Yes
Maximum delta P (bar)	10
Manual override	By key
Declutchable	No
DN	15
3D indicator	Yes
Protection index (IP)	IP 67
Torque limiter	No
Body material	Carbon steel A216 WCB (1.0619)
Number of ways	2
Bore	Full
PS (bar)	40
Connections	Flanged PN16
Anti-condensation heater	Standard
Positive safety	No
Function	On-off
Electric actuator type	TCR-02N
Electric actuator series	TCR Series
Seats	PTFE-Glass
Voltage	95-265 V AC/DC
TS max (°C)	200
TS min (°C)	-20
Ball valve design	2-piece body
Warranty period	1 year
CE	Excluded (Article 4. §3)
Electrical connection	Per gland packing + 1.5 m cable
Fire safe	Yes

Configurations

Product	Reference	Price	Stock
Produit Split-body carbon steel ball valve 762 DN15 + TCR-02N 230V AC	Référence 274242024110	P.U HT €936.52	Disponibilité 74 pcs available in stock
Produit Split-body carbon steel ball valve 762 DN15 + TCR-02N 24V AC/DC	Référence 274242024111	P.U HT €936.52	Disponibilité 97 pcs available in stock
Produit Split-body carbon steel ball valve 762 DN20 + TCR-02N 230V AC	Référence 274243024110	P.U HT €940.52	Disponibilité 70 pcs available in stock
Produit Split-body carbon steel ball valve 762 DN20 + TCR-02N 24V AC/DC	Référence 274243024111	P.U HT €940.52	Disponibilité 70 pcs available in stock
Produit Split-body carbon steel ball valve 762 DN25 + TCR-05N 230V AC	Référence 274244024310	P.U HT €1,105.12	Disponibilité 62 pcs available in stock
Produit Split-body carbon steel ball valve 762 DN25 + TCR-05N 24V AC/DC	Référence 274244024311	P.U HT €1,105.12	Disponibilité 82 pcs available in stock
Produit Split-body carbon steel ball valve 762 DN32 + TCR-05N 230V AC	Référence 274245024310	P.U HT €1,175.00	Disponibilité 62 pcs available in stock
Produit Split-body carbon steel ball valve 762 DN32 + TCR-05N 24V AC/DC	Référence 274245024311	P.U HT €1,175.00	Disponibilité 82 pcs available in stock
Produit Split-body carbon steel ball valve 762 DN40 + TCR-05N 230V AC	Référence 274246024310	P.U HT €1,274.82	Disponibilité 14 pcs available in stock
Produit Split-body carbon steel ball valve 762 DN40 + TCR-05N 24V AC/DC	Référence 274246024311	P.U HT €1,274.82	Disponibilité 14 pcs available in stock
Produit Split-body carbon steel ball valve 762 DN50 + TCR-11N 230V AC	Référence 274247024610	P.U HT €1,855.00	Disponibilité 15 pcs available in stock
Produit Split-body carbon steel ball valve 762 DN65 + TCR-11N 230V AC	Référence 274248024610	P.U HT €2,195.52	Disponibilité 15 pcs available in stock
Produit Split-body carbon steel ball valve 762 DN65 + TCR-11N 24V AC/DC	Référence 274248024611	P.U HT €2,195.52	Disponibilité 20 pcs available in stock
Produit Split-body carbon steel ball valve 762 DN80 + TCR-20N 230V AC	Référence 274249024700	P.U HT €3,234.15	Disponibilité 1 pcs available in stock
Produit Split-body carbon steel ball valve 762 DN100 + TCR-40N 230V AC	Référence 274250024720	P.U HT €3,997.82	Disponibilité 13 pcs available in stock
Produit Split body carbon steel ball valve 762 DN125 + TCR-40N 230V AC	Référence 274251024720	P.U HT €5,650.00	Disponibilité 7 pcs available in stock
