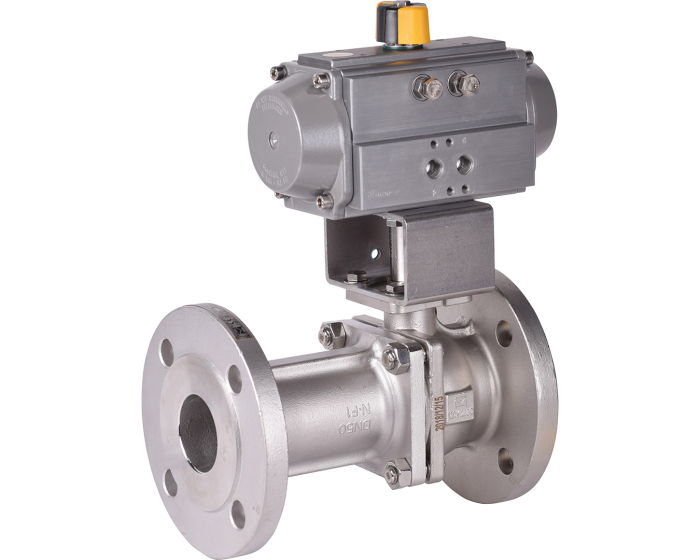

Split body stainless steel ball valve 763L + RE/RES pneumatic actuator

The 763L series split-body ball valve has a 1.4408 stainless steel body and ball, PTFE seats. DIN 3202 F1 face to face. It is actuated with an ALPHAIR pneumatic actuator. PS: 16 bar, TS: 200°C.

Choose your configuration

Pneumatic actuator type

See all configurations

3D file

Réf.

CONF274462017006R

(Indicative price) €793.45

Quantity

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Fiche technique 763L RTS Split-body acier à brides+actionneur RE/RES pdf - 4 mo

Details

Details
Option certificate 3.1	Yes
Maximum delta P (bar)	10
Actuator	BR 51
Operating angle (°)	90
Shaft/stem matérial	Stainless steel 316
Adjustable limit screws	Yes
ATEX compatible	Yes
Face to Face (mm)	130.0
Body material	Stainless steel CF8M (1.4408)
ATEX protection mode	EEx c
Number of ways	2
Bore	Full
PS (bar)	40
Connections	Flanged PN16/40
Seats	PTFE
Ball material	Stainless steel 316
Surface temperature	TX
TS max (°C)	200
TS min (°C)	-20
Ball valve design	2-piece body
ATEX zone	1.21.2.22
Warranty period	1 year
CE	Risk category III
Range	Industry
Fire safe	Yes

Configurations

Product	Reference	Price	Stock
Produit Split body stainless steel ball valve 763L DN15 + RE51	Référence 274462017006R	P.U HT €793.45	Disponibilité Currently not in stock
Produit Split body stainless steel ball valve 763L DN15 + RES64	Référence 274462017107R	P.U HT €911.90	Disponibilité 28 pcs available in stock
Produit Split body stainless steel ball valve 763L DN20 + RE51	Référence 274463017006R	P.U HT €896.95	Disponibilité Currently not in stock
Produit Split body stainless steel ball valve 763L DN20 + RES76	Référence 274463017108R	P.U HT €1,125.22	Disponibilité 23 pcs available in stock
Produit Split body stainless steel ball valve 763L DN25 + RE51	Référence 274464017006R	P.U HT €1,078.68	Disponibilité Currently not in stock
Produit Split body stainless steel ball valve 763L DN25 + RES76	Référence 274464017108R	P.U HT €1,275.45	Disponibilité 23 pcs available in stock
Produit Split body stainless steel ball valve 763L DN32 + RE64	Référence 274465017007R	P.U HT €1,173.32	Disponibilité 8 pcs available in stock
Produit Split body stainless steel ball valve 763L DN32 + RES86	Référence 274465017109R	P.U HT €1,509.32	Disponibilité 8 pcs available in stock
Produit Split body stainless steel ball valve 763L DN40 + RE76	Référence 274466017008R	P.U HT €1,573.45	Disponibilité 30 pcs available in stock
Produit Split body stainless steel ball valve 763L DN40 + RES101	Référence 274466017110R	P.U HT €1,950.22	Disponibilité 23 pcs available in stock
Produit Split body stainless steel ball valve 763L DN50 + RE76	Référence 274467017008R	P.U HT €1,892.82	Disponibilité 58 pcs available in stock
Produit Split body stainless steel ball valve 763L DN50 + RES101	Référence 274467017110R	P.U HT €2,269.78	Disponibilité 23 pcs available in stock
Produit Split body stainless steel ball valve 763L DN65 + RE86	Référence 274468017009R	P.U HT €2,419.90	Disponibilité 8 pcs available in stock
Produit Split body stainless steel ball valve 763L DN65 + RES116	Référence 274468017111R	P.U HT €3,093.68	Disponibilité Currently not in stock
Produit Split body stainless steel ball valve 763L DN80 + RE101	Référence 274469017010R	P.U HT €2,865.05	Disponibilité 7 pcs available in stock
Produit Split body stainless steel ball valve 763L DN80 + RES126	Référence 274469017112R	P.U HT €3,555.32	Disponibilité 11 pcs available in stock
Produit Split body stainless steel ball valve 763L DN100 + RE116	Référence 274470017011R	P.U HT €3,901.50	Disponibilité Currently not in stock
