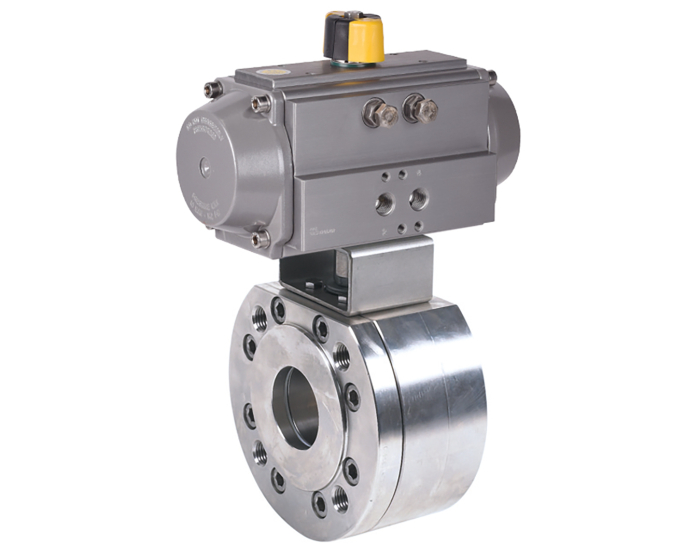

Wafer stainless steel ball valve 770 + RE/RES pneumatic actuator

The 770 series ADLER wafer ball valve has a 316L forged stainless steel body and ball, PTFE seats. It is actuated with an ALPHAIR pneumatic actuator. PS: 40 bar (up to DN80), TS: 180°C.

Choose your configuration

Pneumatic actuator type

See all configurations

Réf.

CONF273802017006R

(Indicative price) €1,183.40

Quantity

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Fiche technique 770 - RTS inox wafer + actionneur RE/RES pdf - 3.5 mo

Details

Details
Option certificate 3.1	Yes
Maximum delta P (bar)	10
Actuator	BR 51
Operating angle (°)	90
Shaft/stem matérial	Stainless steel 316
Adjustable limit screws	Yes
ATEX compatible	Yes
Face to Face (mm)	35.0
Body material	Stainless steel 316 (1.4401)
ATEX protection mode	EEx c
Number of ways	2
Bore	Full
Packing gland	PTFE - Graphite
PS (bar)	40
Connections	Between flanges PN40
Seats	PTFE
Ball material	Stainless steel 316
Surface temperature	TX
TS max (°C)	180
TS min (°C)	-30
Ball valve design	Wafer
ATEX zone	1.21.2.22
Warranty period	1 year
CE	Risk category III
Range	ADLER
Fire safe	Yes

Configurations

Product	Reference	Price	Stock
Produit Wafer stainless steel ball valve 770 DN15 + RE51	Référence 273802017006R	P.U HT €1,183.40	Disponibilité 8 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN15 + RES64	Référence 273802017107R	P.U HT €1,271.05	Disponibilité 8 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN20 + RE51	Référence 273803017006R	P.U HT €1,187.50	Disponibilité 10 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN20 + RES76	Référence 273803017108R	P.U HT €1,408.40	Disponibilité 10 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN25 + RE51	Référence 273804017006R	P.U HT €1,240.78	Disponibilité Currently not in stock
Produit Wafer stainless steel ball valve 770 DN25 + RES76	Référence 273804017108R	P.U HT €1,465.10	Disponibilité 14 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN32 + RE51	Référence 273805017006R	P.U HT €1,426.60	Disponibilité Currently not in stock
Produit Wafer stainless steel ball valve 770 DN32 + RES76	Référence 273805017108R	P.U HT €1,778.60	Disponibilité 14 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN40 + RE76	Référence 273806017008R	P.U HT €2,000.68	Disponibilité 7 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN40 + RES86	Référence 273806017109R	P.U HT €2,207.55	Disponibilité 7 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN50 + RE76	Référence 273807017008R	P.U HT €2,945.28	Disponibilité 27 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN50 + RES101	Référence 273807017110R	P.U HT €3,322.32	Disponibilité 27 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN65 + RE86	Référence 273808017009R	P.U HT €3,618.22	Disponibilité 2 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN65 + RES116	Référence 273808017111R	P.U HT €4,210.55	Disponibilité 2 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN80 + RE86	Référence 273809017009R	P.U HT €5,372.10	Disponibilité 9 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN80 + RES116	Référence 273809017111R	P.U HT €5,952.05	Disponibilité 2 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN100 + RE101	Référence 273810017010R	P.U HT €7,652.40	Disponibilité 9 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN100 + RES146	Référence 273810017113R	P.U HT €8,965.82	Disponibilité 7 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN125 + RE116	Référence 273811017011R	P.U HT €7,700.00	Disponibilité 1 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN125 + RES161	Référence 273811017114R	P.U HT €8,975.00	Disponibilité 1 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN150 + RE126	Référence 273812017012R	P.U HT €13,790.28	Disponibilité 2 pcs available in stock
Produit Wafer stainless steel ball valve 770 DN150 + RES181	Référence 273812017115R	P.U HT €16,048.00	Disponibilité 2 pcs available in stock
